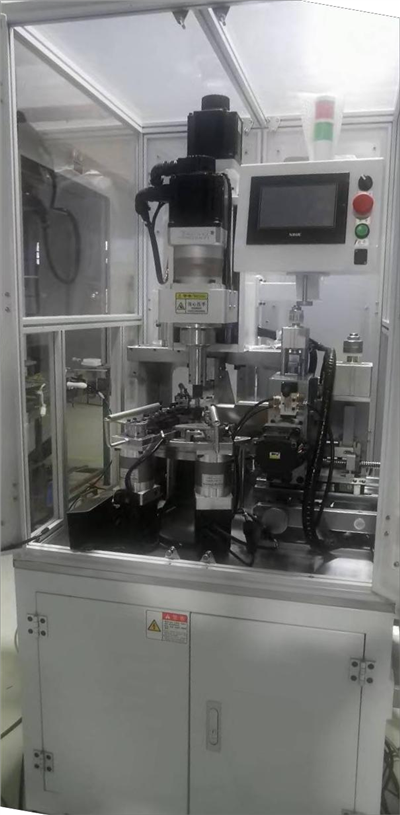

Helautomatisk flattråd rundhullsviklingsmaskin
modell: GWY-860
arbeidslufttrykk: 0,4-0,8mpa/cm
matelinjemetode: Kunstig ekstraksjon
maksimalt viklingsantall: 100T (venstre og høyre rotasjon)
Beskrivelse
Maskinfunksjon Introduksjon
operasjonsprinsipp:
1. Ved å bruke datamaskinstyrt-servostasjon kan dette systemet produsere forskjellige vertikale-viklede spoler med tykkelser fra 0,2 mm til 6,0 mm og bredder fra 1,0 mm til 10 mm (med trådtverrsnitt på opptil 30 mm²).
2. For mekanisk feilsøking av produkter med forskjellige spesifikasjoner, er det kun nødvendig med utskifting av formen. Den doble-hodemaskinen fungerer uavhengig, og tillater forskyvning foran-bak og finjustering, som letter driften av feilsøkingsingeniører, effektivt forbedrer feilsøkingshastigheten, reduserer feilsøkingstap og utvider viklingsområdet til spoler.
3. Multi-stasjonsdrift, som muliggjør automatisk forming av vertikale viklingsspoler på maskinen
4. Systemet kan lagre og hente maskinparametere for produkter med ulike spesifikasjoner, og møte kundenes behov for automatisert produksjon, effektivitetsforbedring og kvalitetssikring.
Nøkkel tekniske spesifikasjoner:
|
viklingsdiameter |
Standard: Tråddiameter Mindre enn eller lik 30 mm², bredde-til-tykkelsesforhold Mindre enn eller lik 15 ganger Ledningen har en maksimal bredde på 15 mm og en maksimal tykkelse på 2,5 mm. |
|
maksimal høyde på spolen |
105 millimeter |
|
går |
11kW transformator med tre-380V inngang og 220V utgang |
|
arbeidslufttrykk |
0,4-0,8 mpa/cm |
|
matelinjemetode |
Kunstig utvinning |
|
maksimalt viklingstall |
100T (venstre og høyre rotasjon) |
|
formen på produktet |
A〔Tap〕, E2〔Tap〕, D〔Tap〕, K〔Tap〕, enkelt-lags, fler-lags kontinuerlig indre sirkulær spole |
|
produksjonseffektivitet |
0~55 stk/min |
|
Maskindimensjoner (lengde*bredde*høyde) |
Ca 9400*1500*2000 mm i dimensjoner, med en vekt på ca 1650 kg. |
Produserende stiler: Flat linje rundt hull viklingsform
Iinstallasjonsstørrelse
video
